14F-2Z-PU

技術參數

產品外形尺寸: 見產品外形尺寸圖

額定電氣參數: 10A 300VAC

接觸電阻: ≤50mΩ

絕緣電阻: >100MΩ以上(500V DC 兆歐表)

介質耐壓: 4000VAC V/S 線圈/觸點 2500VAC V/S 觸點間

環境溫度: -45℃~+85℃(無結冰)

相對濕度:<95%

電氣壽命: 10000 次(Cycles)

環保要求: 符合歐盟 ROHS

阻燃要求: UL94-V2

塑件材料 PA66

連接片材料 H62Y 高精帶,表面鍍鎳

夾持彈簧材料 鎳鉻彈簧鋼 CrNi

使用螺絲刀刀口尺寸 2.5x0.4mm

剝線長度(細多股導線 ) 10...12mm/0.43in.

剝線長度(單股導線 ) 10...11mm/0.41in.

所接導線范圍 0.25mm2...2.5mm2/22…14AWG


導線連接方式適用于所有導線類型的通用型連接:使用操作工具打開接線單元、插入導線然后取下操作工具——接線完畢。

直插型連接:只需將導線直接插入即要可完成接線。

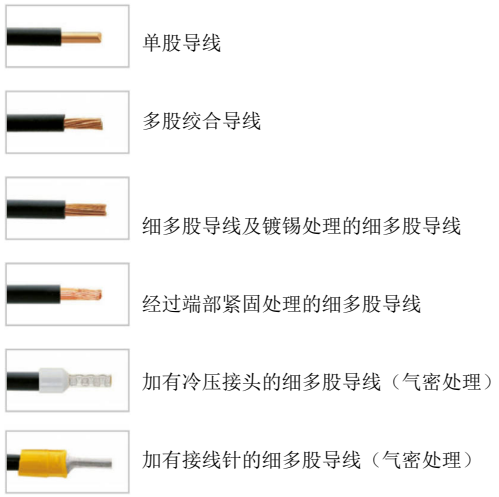

硬導線,例如單股導線、多股絞合導線以及加有冷壓接頭的細多股導線可以無需工具直接插入。

拆除導線:用螺絲刀按下按鈕,打開端子再拔出導線

螺絲刀操作連接方式所接導線范圍:0.25mm2...2.5mm2的單股導線和細多股導線

直接插入式連接方式所接導線范圍:0.5mm2...2.5mm2的單股導線和 0.75mm2...1.5mm2帶12mm 冷壓接頭的細多股導線


適用銅導線

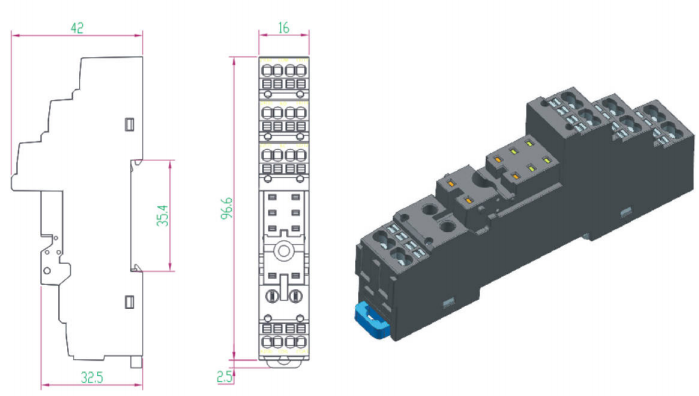

外形尺寸

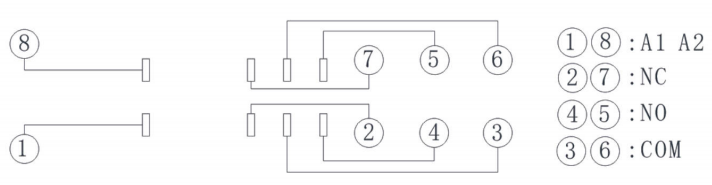

端子配置內部連接
